हार्ड रेल सर्वो बुर्ज टेलस्टॉक सीएनसी लेथ टी सिरीज
उत्पादन कॉन्फिगरेशन
वैशिष्ट्ये
उच्च कडकपणा, जड कटिंग, उच्च स्थिरता:
हे एकात्मिक कास्ट इनक्लाइड बेड आणि 30° इनक्लाइड गाईड रेलचा वापर करते, ज्यामुळे ऑपरेटरला वर्कपीसवर चढणे आणि उतरणे सोपे होते आणि कटिंगची व्यवस्था गुळगुळीत असते. विकृती आणि थर्मल डिफॉर्मेशन कमी करण्यासाठी ते जाड रीइन्फोर्समेंट रिब्ससह डिझाइन केलेले आहे.
उच्च अचूकता आणि उच्च गतिमान प्रतिसाद:
उच्च-परिशुद्धता NSK P4 बेअरिंग्जच्या दोन जोड्या वापरून, स्पिंडल उच्च कडकपणा आणि अत्यंत उच्च स्पिंडल रोटेशन अचूकता प्राप्त करतो. स्पिंडल AC सर्वो मोटरद्वारे स्टेपलेस स्पीड रेग्युलेशन प्राप्त करतो.
औष्णिक स्थिरता:
मुख्य स्पिंडल बॉक्स आणि स्लाइडिंग सॅडल एकाच अँगुलर प्लेनवर आहेत, ज्यामुळे मुख्य स्पिंडल बॉक्सच्या थर्मल डिफॉर्मेशनमुळे होणारी विकृती कमी होते.
शरीराची थर्मल स्थिरता आणि स्पिंडल तापमान सुनिश्चित करण्यासाठी हाय-स्पीड रोलिंग बेअरिंग्ज आणि क्वांटिटेटिव्ह ग्रीस सीलिंग स्नेहन वापरणे.
तांत्रिक माहिती
| आयटम | सीएनसी-८६०टी/१०००(एच) | सीएनसी-८६०टी/१५००(एच) | सीएनसी-८६०टी/२०००(एच) | |
| बेड | बेड आणि बेस उच्च दर्जाच्या कास्ट आयर्नपासून बनलेले आहेत आणि बेड ३०° वर कललेला आहे. | |||
| प्रक्रिया श्रेणी | बेडचा जास्तीत जास्त रोटेशन व्यास | Φ७३० मिमी | Φ७३० मिमी | Φ७३० मिमी |
| डिस्कचा जास्तीत जास्त प्रक्रिया व्यास | Φ६२० मिमी | Φ६२० मिमी | Φ६२० मिमी | |
| कॅरेजचा जास्तीत जास्त प्रक्रिया व्यास | Φ४४० मिमी | Φ४४० मिमी | Φ४४० मिमी | |
| बारची कमाल प्रक्रिया लांबी | १००० मिमी | १६०० मिमी | २२०० मिमी | |
| बार होलचा कमाल व्यास | Φ७५ | Φ७५ | Φ७५ | |
| प्रवास फीड | एक्स-अक्षाचा जास्तीत जास्त प्रवास | ३३० मिमी | ३३० मिमी | ३३० मिमी |
| Z-अक्षाचा जास्तीत जास्त प्रवास | १२०० मिमी | १८०० मिमी | २४०० मिमी | |
| X/Z अक्षाचा जलद हालचाल दर | १८ मी/मिनिट | १८ मी/मिनिट | १८ मी/मिनिट | |
| X/Z स्क्रू व्यास/पिच | एक्स:४०/०८ झेड:५०/१० | एक्स:४०/०८ झेड:५०/१० | एक्स:४०/०८ झेड:५०/१० | |
| X/Z अक्ष स्लाइड वे तपशील | चौरस स्लाइड मार्ग | चौरस स्लाइड मार्ग | चौरस स्लाइड मार्ग | |
| एक्स-अक्ष सर्वो मोटर | α२२(ब्रेकसह) | α२२(ब्रेकसह) | α२२(ब्रेकसह) | |
| झेड-अक्ष सर्वो मोटर | α२२ | α२२ | α३० | |
| बुर्ज सर्वो मोटर | ३ न.मि. | ३ न.मि. | ३ न.मि. | |
| अचूकता | X/Z अक्ष स्थिती अचूकता | ±०.००५/३०० मिमी | ±०.००५/३०० मिमी | ±०.००५/३०० मिमी |
| X/Z अक्ष पुनरावृत्ती अचूकता | ±०.००५/३०० मिमी | ±०.००५/३०० मिमी | ±०.००५/३०० मिमी | |
| टेलस्टॉक | टेलस्टॉक स्लीव्ह स्पेसिफिकेशन/कमाल प्रवास | मोहस ५#/१०५० मिमी | मोहस ५#/१६०० मिमी | मोहस ५#/२१०० मिमी |
| टेलस्टॉक स्लीव्ह व्यास/प्रवास | Φ१००/८० | Φ१००/८० | Φ१००/८० | |
| टेलस्टॉक प्रेशर रेंज | ५~३० किलो/सेमी२ | ५~३० किलो/सेमी२ | ५~३० किलो/सेमी२ | |
| टेलस्टॉक हलवण्याची पद्धत | मॅन्युअल लॅच (सॅडलने चालवलेले) | मॅन्युअल लॅच (सॅडलने चालवलेले) | मॅन्युअल लॅच (सॅडलने चालवलेले) | |
| स्पिंडल | स्पिंडल नोज प्रकार | ए२-८ | ए२-८ | ए२-८ |
| स्पिंडल थ्रू होल व्यास | Φ८७ | Φ८७ | Φ८७ | |
| स्पिंडलची कमाल गती | २५०० आरपीएम | २५०० आरपीएम | २५०० आरपीएम | |
| स्पिंडल सर्वो मोटर पॉवर | २२ किलोवॅट | २२ किलोवॅट | ३० किलोवॅट | |
| बुर्ज | टूल होल्डरची वैशिष्ट्ये | □३२*३२Φ५० | □३२*३२Φ५० | □३२*३२Φ५० |
| टूल कटरची वैशिष्ट्ये | ४४० | ४४० | ४४० | |
| सर्वो बुर्ज | १२५ केंद्र उंची/१२ वर्कस्टेशन्स | १२५ केंद्र उंची/१२ वर्कस्टेशन्स | १२५ केंद्र उंची/१२ वर्कस्टेशन्स | |
| इतर | एकूण कॅपेसिटन्स | ३८ किलोवॅट | ३८ किलोवॅट | ४६ किलोवॅट |
| मशीनचे निव्वळ वजन | सुमारे ६५०० किलो | सुमारे ७००० किलो | सुमारे ८००० किलो | |
| मशीनचा आकार (लांबी*रुंदी*उंची) | ५१००*२३००*२२०० | ६०००*२५००*२१०० | ६५००*२५००*२१०० | |
कॉन्फिगरेशन वैशिष्ट्ये
स्पिंडल
उत्पादकता वाढवण्यासाठी उच्च-परिशुद्धता आणि हेवी-ड्युटी कटिंगला समर्थन द्या.

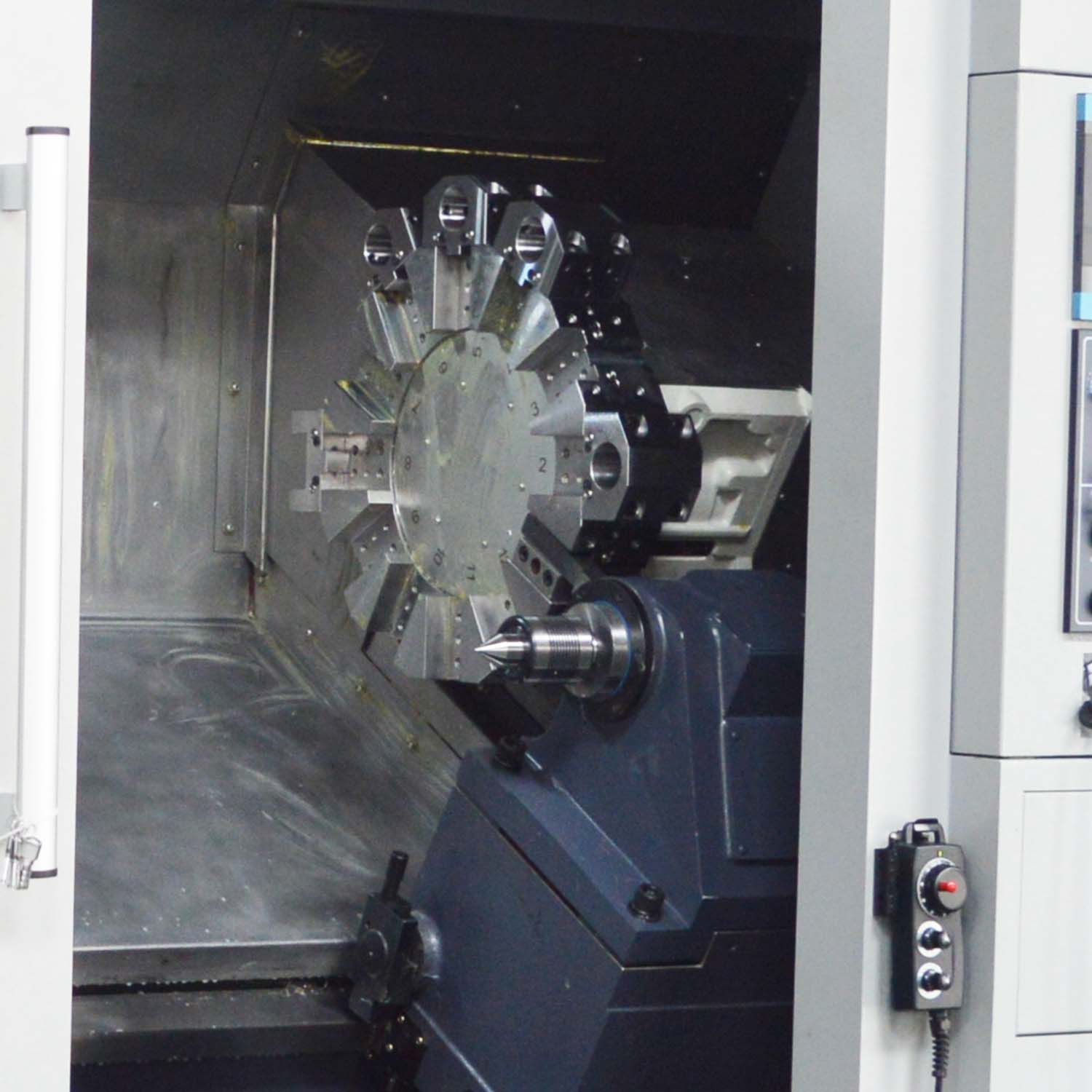

बुर्ज
इंडेक्सिंगची विश्वासार्हता सुधारते आणि सुनिश्चित करते उच्च कडकपणा.
प्रणाली
मानक FANUC F Oi-TF Plus सीएनसी प्रणाली, उच्च प्रक्रिया कार्यक्षमता उच्च ऑपरेटिंग रेट, वापरण्याची उच्च सोय.
उच्च कडकपणा
हेवी-ड्युटी कलाकारIरॉन बेस आणि घटक, मजबूत शॉक शोषण आणि उच्च स्थिरता.
इलेक्ट्रिकल बॉक्स
लेथचे विद्युत घटक चांगल्या उष्णता विसर्जनासह संरक्षित करण्यासाठी साठवा..
कठीण रेल
कडक रेलमध्ये घर्षण, जडत्व आणि ताकद जास्त असते, चांगली कडकपणा आणि मजबूत भार सहन करण्याची क्षमता असते.
उच्च कडकपणा, जड कटिंग, उच्च स्थिरता:
हे एकात्मिक कास्ट इनक्लाइड बेड आणि 30° इनक्लाइड गाईड रेलचा वापर करते, ज्यामुळे ऑपरेटरला वर्कपीसवर चढणे आणि उतरणे सोपे होते आणि कटिंगची व्यवस्था गुळगुळीत असते. विकृती आणि थर्मल डिफॉर्मेशन कमी करण्यासाठी ते जाड रीइन्फोर्समेंट रिब्ससह डिझाइन केलेले आहे.
उच्च अचूकता आणि उच्च गतिमान प्रतिसाद:
उच्च-परिशुद्धता NSK P4 बेअरिंग्जच्या दोन जोड्या वापरून, स्पिंडल उच्च कडकपणा आणि अत्यंत उच्च स्पिंडल रोटेशन अचूकता प्राप्त करतो. स्पिंडल AC सर्वो मोटरद्वारे स्टेपलेस स्पीड रेग्युलेशन प्राप्त करतो.
औष्णिक स्थिरता:
मुख्य स्पिंडल बॉक्स आणि स्लाइडिंग सॅडल एकाच अँगुलर प्लेनवर आहेत, ज्यामुळे मुख्य स्पिंडल बॉक्सच्या थर्मल डिफॉर्मेशनमुळे होणारी विकृती कमी होते.
शरीराची थर्मल स्थिरता आणि स्पिंडल तापमान सुनिश्चित करण्यासाठी हाय-स्पीड रोलिंग बेअरिंग्ज आणि क्वांटिटेटिव्ह ग्रीस सीलिंग स्नेहन वापरणे.
| आयटम | सीएनसी-८६०टी/१०००(एच) | सीएनसी-८६०टी/१५००(एच) | सीएनसी-८६०टी/२०००(एच) | |
| बेड | बेड आणि बेस उच्च दर्जाच्या कास्ट आयर्नपासून बनलेले आहेत आणि बेड ३०° वर कललेला आहे. | |||
| प्रक्रिया श्रेणी | बेडचा जास्तीत जास्त रोटेशन व्यास | Φ७३० मिमी | Φ७३० मिमी | Φ७३० मिमी |
| डिस्कचा जास्तीत जास्त प्रक्रिया व्यास | Φ६२० मिमी | Φ६२० मिमी | Φ६२० मिमी | |
| कॅरेजचा जास्तीत जास्त प्रक्रिया व्यास | Φ४४० मिमी | Φ४४० मिमी | Φ४४० मिमी | |
| बारची कमाल प्रक्रिया लांबी | १००० मिमी | १६०० मिमी | २२०० मिमी | |
| बार होलचा कमाल व्यास | Φ७५ | Φ७५ | Φ७५ | |
| प्रवास फीड | एक्स-अक्षाचा जास्तीत जास्त प्रवास | ३३० मिमी | ३३० मिमी | ३३० मिमी |
| Z-अक्षाचा जास्तीत जास्त प्रवास | १२०० मिमी | १८०० मिमी | २४०० मिमी | |
| X/Z अक्षाचा जलद हालचाल दर | १८ मी/मिनिट | १८ मी/मिनिट | १८ मी/मिनिट | |
| X/Z स्क्रू व्यास/पिच | एक्स:४०/०८ झेड:५०/१० | एक्स:४०/०८ झेड:५०/१० | एक्स:४०/०८ झेड:५०/१० | |
| X/Z अक्ष स्लाइड वे तपशील | चौरस स्लाइड मार्ग | चौरस स्लाइड मार्ग | चौरस स्लाइड मार्ग | |
| एक्स-अक्ष सर्वो मोटर | α२२ (ब्रेकसह) | α२२ (ब्रेकसह) | α२२ (ब्रेकसह) | |
| झेड-अक्ष सर्वो मोटर | α२२ | α२२ | α३० | |
| बुर्ज सर्वो मोटर | ३ न.मि. | ३ न.मि. | ३ न.मि. | |
| अचूकता | X/Z अक्ष स्थिती अचूकता | ±०.००५/३०० मिमी | ±०.००५/३०० मिमी | ±०.००५/३०० मिमी |
| X/Z अक्ष पुनरावृत्ती अचूकता | ±०.००५/३०० मिमी | ±०.००५/३०० मिमी | ±०.००५/३०० मिमी | |
| टेलस्टॉक | टेलस्टॉक स्लीव्ह स्पेसिफिकेशन/कमाल प्रवास | मोहस ५#/१०५० मिमी | मोहस ५#/१६०० मिमी | मोहस ५#/२१०० मिमी |
| टेलस्टॉक स्लीव्ह व्यास/प्रवास | Φ१००/८० | Φ१००/८० | Φ१००/८० | |
| टेलस्टॉक प्रेशर रेंज | ५~३० किलो/सेमी२ | ५~३० किलो/सेमी२ | ५~३० किलो/सेमी२ | |
| टेलस्टॉक हलवण्याची पद्धत | मॅन्युअल लॅच (सॅडलने चालवलेले) | मॅन्युअल लॅच (सॅडलने चालवलेले) | मॅन्युअल लॅच (सॅडलने चालवलेले) | |
| स्पिंडल | स्पिंडल नोज प्रकार | ए२-८ | ए२-८ | ए२-८ |
| स्पिंडल थ्रू होल व्यास | Φ८७ | Φ८७ | Φ८७ | |
| स्पिंडलची कमाल गती | २५०० आरपीएम | २५०० आरपीएम | २५०० आरपीएम | |
| स्पिंडल सर्वो मोटर पॉवर | २२ किलोवॅट | २२ किलोवॅट | ३० किलोवॅट | |
| बुर्ज | टूल होल्डरची वैशिष्ट्ये | □३२*३२Φ५० | □३२*३२Φ५० | □३२*३२Φ५० |
| टूल कटरची वैशिष्ट्ये | ४४० | ४४० | ४४० | |
| सर्वो बुर्ज | १२५ केंद्र उंची/१२ वर्कस्टेशन्स | १२५ केंद्र उंची/१२ वर्कस्टेशन्स | १२५ केंद्र उंची/१२ वर्कस्टेशन्स | |
| इतर | एकूण कॅपेसिटन्स | ३८ किलोवॅट | ३८ किलोवॅट | ४६ किलोवॅट |
| मशीनचे निव्वळ वजन | सुमारे ६५०० किलो | सुमारे ७००० किलो | सुमारे ८००० किलो | |
| मशीनचा आकार (लांबी*रुंदी*उंची) | ५१००*२३००*२२०० | ६०००*२५००*२१०० | ६५००*२५००*२१०० | |
